超細氫氧化鋁(氫氧化鋁微粉)特點該氫氧化鋁是化學合成法生產，白度極高，低鐵、低硅、低鈉、原晶粒度分布窄、具有良好的分散性及低吸油率。

 　　用途:(1)用作電線、電纜、樹脂、合成橡膠、PVC等的阻燃填充料，電子陶瓷，醫藥工業，它可以提高制品的阻燃性、耐電弧性、耐痕跡性等。(2)用作催化劑以及催化劑載體。(3)用作銅板紙表面涂層和阻燃紙的填充料。該產品表面的排列有強烈的平行于外涂層的趨勢，故用它造出的銅板紙表面平滑，富有光澤，白度高，遮蓋性好，由于其對油墨的吸收性強，因此，它適用于高速印刷。

 　　通過控制間斷碳分、連續碳分的工藝條件,可以生產出填料級的氫氧化鋁;但碳分工藝所生產氫氧化鋁產品的吸油率較高(約35ml/100g),這主要是由于碳分所生產氫鋁顆粒的結晶疏松多孔及晶體表面粗糙所致。

 　　通過控制間斷種分的分解溫度、分解時間、種子系數以及加入方式等工藝,可實現中位徑為50～65μm且晶體發育較為完善的高白填料級氫氧化鋁的生產;間斷種分初期的分解速度較快,這主要是由于初期的分解動力大,并且加入的種子是經過磨細所得得活性較高的氫鋁;但間斷種分所得次顆粒之間縫隙較大,從而也使得其吸油量較高;碳分和種分種子對間斷種分產品的粒度和吸油量的影響不明顯。

 　　連續種分可生產出中位徑為60～85μm、且吸油率較低的高檔高白填料氫氧化鋁,這主要是由于連續種分的分解時間較長。

　　2014年全球氫氧化鋁微粉行業市場規模為5.77億美元，到2015年增長至6.07億美元，預計到2016年氫氧化鋁微粉市場規模將達到6.17億美元。

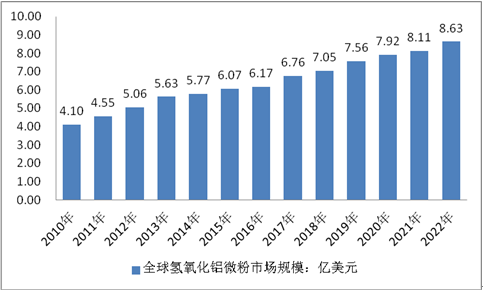

　　2010-2022年全球氫氧化鋁微粉行業市場規模及預測：億美元

　　2010年全球氫氧化鋁微粉需求量為43.6萬噸，2015年增長至64.2萬噸，預計到2022年需求量將達到95.4萬噸。

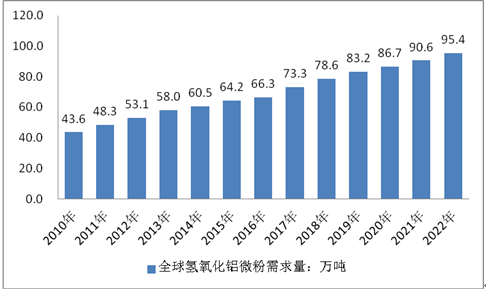

　　2010-2022年全球氫氧化鋁微粉需求量及預測：萬噸
